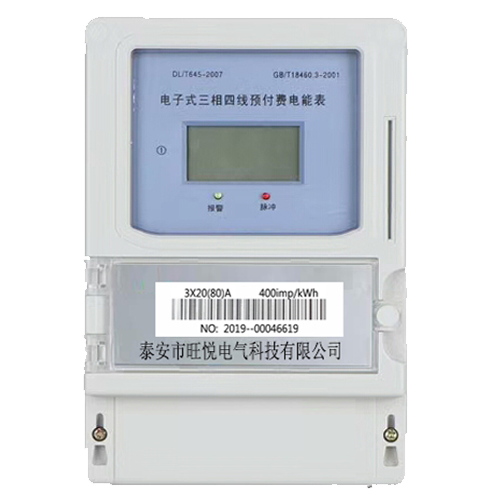

电子式三相四线预付费电表
发布：旺悦 浏览：
一、产品名称：电子式三相四线预付费电表，三相四线电表，IC卡三相电表，刷卡三相电表
二、规格型号：1.5（6）A 10（40）A 15（60）A 20（80）A 30（100）A
三、功能特点：
应用计算机管理，先购电后用电；在额定电流范围内能限制最大使用功率(由供电部门限定)；一表一卡，专卡专用，失卡不失电，补卡再用；电卡能双向传递数据；能自动断电告警用户购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计等。
电子式电能表适用于频率为50Hz或60Hz有功电能计量，安装于室内或室外表箱内使用。适用于环境温度为-10~+50℃，相对湿度不超过85%，且周围空气中不应有腐蚀性气体。
起动电流：电表在额定电压，额定频率及功率的条件下:1级表为0.004Ib，2级表为0.005Ib。
潜动：当电表的电流线路无电流，而加于电压线路上的电压为额定值的115%时，在规定时间内输出脉冲不多于一个。
四、主要结构及工作原理
单相电子式预付费电能表是采用进口专用大规模集成电路，16位A/D转换、数字乘法器、IC卡技术，应用数字采样处理技术及SMT工作制造的最新型仪表。
五、工作原理图
电能表由分压器取得电压采样信号，分流器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲，通过分频，驱动步进电机计量电度。
数据处理：
电能计量脉冲经光电耦合器送CPU处理，运算后存储于存储器中。由计算机管理信息系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、报警状态信号。
六、电能表的使用方法
一表一卡：用户持有的IC卡不能互换，遗失时应到供电部门（即售电处）补购一张。
购电准备：用户须将IC卡插入卡座一次，便于将表内数据送回计算机数据库。
购电方式：售电时，将IC卡插入IC卡读写器，同时操作计算机，将用户编号，预购电量，限容方式及限功率等加密写入IC卡。
电卡使用：将购电卡插入卡座内，如是有效购电卡，则电表自动将数据读入表内，LCD（LED）表显示屏依次显示：购电量（P0=XXXX）、总购电量（P=XXXXXX）、购电次数（PC=XXXX）、报警电量（P1=XXXX）、赊欠限量（P2=XXXX）、限容功率（FOX=XX：XX）。拔卡请妥善保存。
运行显示：电能表运行过程中，显示屏轮流显示表内剩余电量及总用电量。
超容报警：电能表运行过程中，如“报警指示灯”快速闪烁显示，则警告用户已经超容报用电；如该用户被设置为超容断电限容方式，则超容用电30秒后，将拉闸3分钟，并以倒计时方式显示（180秒）恢复供电；如用户插卡响应可立即恢复供电。
囤积限量：如果购电量+剩余电量＞囤积电量（10000 kWh），则购电量不读入，显示器显示“剩余限量”提示，卡内电量仍有效。
预警提示：当表内剩余电量小于“报警电量” 2倍时，“报警指示灯”将闪烁（间隔为1秒）显示提醒用户购电，此时如用户插卡响应，“报警指示灯”闪烁间隔变为2秒，可以避免断电。
断电警告：如在预警提醒时用户未插卡响应，则当剩余电量为用户约定的报警电量（或本次购电量的10%）时，电能表接拉闸断电警告，显示“拉闸”提示符，此时将IC卡在卡座上插一次即恢复供电。如果拉闸后找不到本表IC卡，可借用邻居IC卡插入，以恢复供电。
购电提示：当表内剩余电量小于“报警电量”时，“报警指示灯”将常亮提示。
故障申报：剩余电量显示为零或负值时，显示“拉闸”提示符，如电能表仍继续运行，用户应立即购电，并主动向供电局部门反映情况。
电卡存放：远离磁场，切勿用利器刻划、弯折、污染或浸泡。否则，电卡将不能购电，影响您的正常使用
七、注意事项
电表在出厂时经检验合格，并加封铅印，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。
电表应垂直、不倾斜安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约1.8m左右。
按线路图接线，拧紧接线螺钉，并紧固一下端钮盒内连接板。。
购电前，用户须将电卡插入卡座一次，便于将表内数据送回计算机数据库。
使用时，将电卡插入卡座内，如是有效卡，则电表自动将数据读入表内，数据管显示表内原剩余电量（3秒）及叠加后总电量（12秒），然后取卡，妥善保存电卡。。
剩余电量显示为零，如电表仍继续运行，同时透支指示灯点亮，用户应立即购电，并主动向供电部门反映情况。
